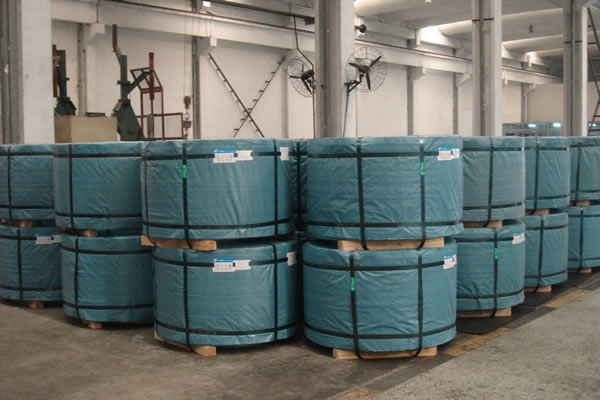

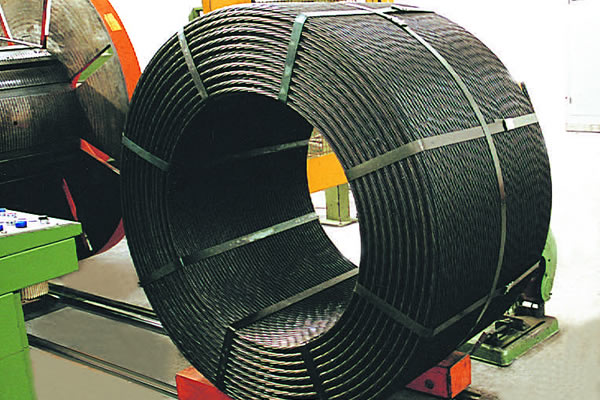

Spannbetondraht
Anwendung
Dieser Spannbetondraht wird häufig für große Betonbauprojekte verwendet, z.B. Autobahnen, Brücken, Flughäfen, Kraftwerke, Dämme und andere.
Besonderheiten
Der Spannbetondraht ist besonders biegsam und formgetreu.
ASTM A416/A416M-2006 Spannstahl Litzen
| Grad | Nennweite (mm) | Durchmessertoleranz (mm) | Min. Differenz zwischen Kerndurchmesser und Außendurchmesser in² (mm²) | Stahlkern in² (mm²) | Ungefähres Gewicht Lbs. /1000ft (g/m） |
| 250 | 1/2(12.70) | +0.016(+0.40) -0.016(-0.40) | 0.003(0.0762) | 0.144(92.9) | 490(730) |
| 6/10(15.24) | +0.016(+0.40) -0.016(-0.40) | 0.004(0.1016) | 0.216(0.1016) | 737(1094) | |
| 270 | 3/8(9.53) | +0.026(+0.65) -0.006(-0.15) | 0.002(0.0508) | 0.085(54.8) | 290(432) |
| 1/2(12.70) | +0.026(+0.65) -0.006(-0.15) | 0.003(0.0762) | 0.153(98.7) | 520(775) | |
| 6/10(15.24) | +0.026(+0.65) -0.006(-0.15) | 0.004(0.1016) | 0.217(140.00) | 740(1102) |
| Grad | Nennweite (mm) | Min. Bruchfestigkeit Lbs (KN) | Min. Belastung bei 1% Verlängerung Lbs (KN) | Min.Gesamtverlängerung bei max. Belastung | ||
| Niedrige Spannungsrelaxation | Spannungsrelaxation | in (mm) Gesamtbreite | Verlängerung | |||
| 250 | 1/2 (12.70) | 36000 (160.1) | 32400 (144.1) | 30600 (136.2) | 24 (610) | 3.5 |
| 6/10 (15.24) | 54000 (240.2) | 48600 (216.2) | 45900 (204.2) | |||
| 270 | 3/8 (9.53) | 23000 (102.3) | 20700 (92.1) | 19580 (87.0) | 24 (610) | 3.5 |
| 1/2 (12.70) | 41300 (183.7) | 37170 (165.3) | 35100 (156.1) | |||
| 6/10 (15.24) | 58600 (260.7) | 52740 (234.6) | 49800 (221.5) | |||
| Grundbelastung | %Max.%Relaxation nach 1000hrs |
| Niedrige Spannungsrelaxation | |
| 70% bestimmte min. Bruchfestigkeit | 2.5 |
| Bruchfestigkeit 80% bestimmte min. | 3.5 |
BS 5896:1980 Spanndraht Litze
| Stärkegrad | Nennweite. (mm) | Durchmessertoleranz. (mm) | Min. Inkrement zwischen Kerndurchmesser und Außendurchmesser in % | Querschnittsbereich (mm2) | Gewicht (kg/m) |
| 1670 | 15.2 | +0.40 -0.20 | 2 | 139 | 1090 |
| 1770 | 15.7 | +0.40 -0.20 | 2 | 150 | 1180 |
| 1860 | 12.9 | +0.40 -0.20 | 2 | 100 | 785 |
| 9.6 | +0.30 -0.15 | 2 | 55 | 432 |
| Stärkegrad | Durchmesser (mm) | Min. Bruchfestigkeit | Min. 0.1% Prüfbelastung | Min. Gesamtverlängerung bei max. Belastung | |
| Gesamtbreite (mm) | Verlängerung % | ||||
| 1670 | 15.2 | 232 | 197 | 500 | 3.5 |
| 1770 | 15.7 | 265 | 225 | ||
| 1860 | 12.9 | 186 | 158 | ||
| 9.6 | 102 | 87 | |||
| Ausgangsbelastung | Max. Relaxation nach 1000hrs, % |
| Niedrige Relaxation | |
| 60% bestimmte min. Bruchfestigkeit | 1.0 |
| Bruchfestigkeit 70% bestimmte min. | 2.5 |
| Bruchfestigkeit 80% bestimmte min. | 4.5 |
GB/T 5224-2003 eqv. ISO6934-91(4) Spanndraht
| Grad Durchmesser | Nennweite in (mm) | Durchmessertoleranz in (mm) | Kerndurchmesser extra | Stahlkern (mm2) | Ungefähres Gewicht (kg/m） |
| 1720 | 15.20 | +0.40 -0.20 | 2.5 | 140 | 1101 |
| 17.80 | +0.40 -0.20 | 2.5 | 191 | 1500 | |
| 1860 | 9.50 | +0.30 -0.15 | 2.5 | 54.8 | 430 |
| 12.70 | +0.40 -0.20 | 2.5 | 98.7 | 775 | |
| 15.20 | +0.40 -0.20 | 2.5 | 140 | 1101 | |
| 17.80 | +0.40 -0.20 | 2.5 | 191 | 1500 |
| Grad | Nennweite in (mm) | Max. Belastung，KN | Fließlast KN | Verlängerung % |
| 1720 | 15.20 | 241 | 217 | 3.5 |
| 17.80 | 327 | 294 | ||
| 1860 | 9.50 | 102 | 91.8 | |
| 12.70 | 184 | 166 | ||
| 15.20 | 260 | 234 | ||
| 17.80 | 353 | 318 |
| Grundbelastung | % Max.% Relaxation nach 1000hrs |
| Niedrige Relaxation | |
| 70% bestimmte min. Bruchfestigkeit | 2.5 |
| Bruchfestigkeit 80% bestimmte min. | 4.5 |
